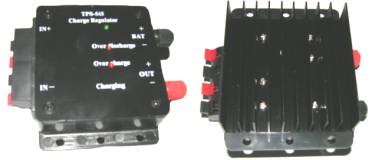

Il regolatore di carica per pannelli solari Zodiac TPS 545 ha il compito di proteggere la batteria ed il pannello solare da correnti non idonee agli stessi. Il funzionamento è brevemente descritto nelle righe successive.

Protezione di "SOVRA SCARICA" quando il livello della tensione della batteria collegata diventa troppo basso, minore di 10,5V, il regolatore di carica automaticamente scollegherą l'utenza collegata sull'uscita dello stesso (OUT) per prevenire il danneggiamento della batteria.

Protezione di "SOVRA CARICA" quando il livello della tensione della batteria collegata diventa troppo alto, superiore a 14,5V, il regolatore di carica automaticamente chiude l'erogazione della tensione da parte dei pannelli solari alla batteria prevenendone il possibile danneggiamento.

Per tutte le specifiche scarica il MANUALE in formato PDF 120kb

• Condizioni di lavoro: da -10C a 42C ed umiditą minore 80%
• Tensione uscita: 12V DC (+ 10%)
• Max corrente uscita: 4A
• Tensione ottimale in entrata della batteria: 13,5V (+ 10%)
• Tensione di sovra-Scarica: minore di 10,5V (batteria)
• Tensione di sovra-Carica: max 14,5V (batteria)
• Batteria ricaricabile suggerita: 12V/ 10 - 40 Ah sigillata
• Misure max 100 x 110 x 50 mm

• Regolatore di carica TPS-545
• Istruzioni
